1工艺流程

考虑了风向因素，确定了卫生防护距离、主，要物料进出方向和上风向的位置，然后要对场内布置进行功能分区。以煤制烯烃为例，工艺主要流程如图所示，

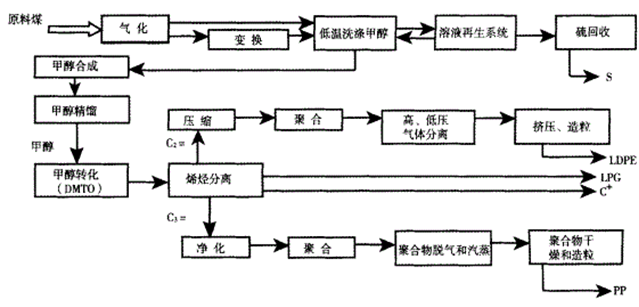

图表 煤制烯烃工艺流程

2功能分区

煤化工项目功能分区除工艺生产设施外，还包括公用工程设施和辅助设施、储运设施和管理及生活服务设施。

工艺生产设施主要有:甲醇装置(含由空分、磨煤、气化、灰水处理、变换、低温甲醇洗、硫回收、甲醇合成及精馏)、MTO生产装置、聚丙烯装置、聚乙烯装置及中央控制室。

公用工程及辅助设施:空压站、热电站、三修、总变电所、净水厂、循环水系统、污水处理、脱盐水站、火炬等。

储运设施:储煤场、成品罐区、中间罐区、仓库区、罐车装车站台。

管理及生活服务设施:行政楼、门卫、汽车库、倒班宿舍、食堂、浴室、消防站等。考虑热电和煤气化都要用到煤，宜以配煤系统为中心连接煤气化的热电站，两者距离配煤中心都要近。其次，循环水系统考虑集中建设二三个区域。

3布置原则

在符合生产流程、操作要求和使用功能的前提下，建构筑物尽量合并、生产装置集中布置,经济合理有效利用土地。

辅助生产设施，在满足其特性要求条件下,尽量靠近负荷中心，以节省能耗。

储运设施根据物料的性质及运输方式等条件,相对集中布置在运输装卸方便的位置，并宜与有关的设施靠近，合理组织物流。

运输线路短捷，布局合理，便于相互联系;避免人流、货流交叉，确保交通安全。

根据工厂性质和节约用地要求，结合区域环.境和自然条件，尽可能为工厂绿化、净化创造有利条件。

按照建厂条件和生产发展趋势，尽可能处理好近、远期的相互发展关系，为可持续发展留有余地。
